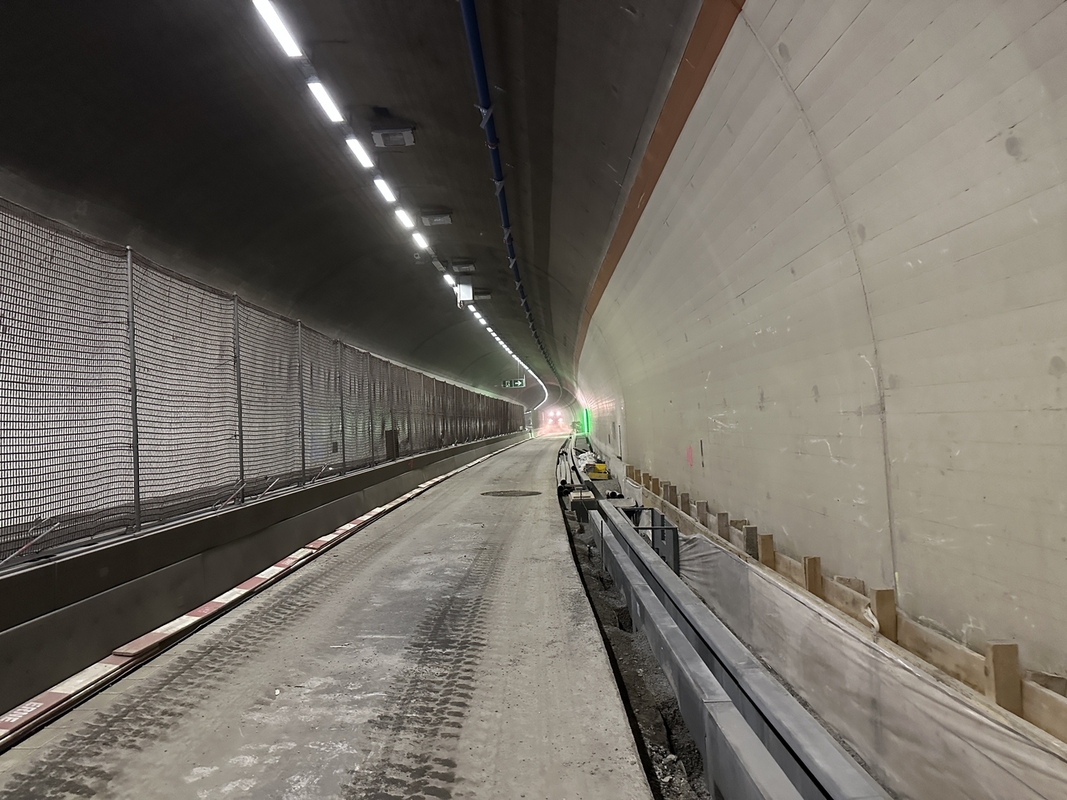

Instandsetzung Nordumfahrung Bad Zurzach

Der Tagbautunnel der Nordumfahrung Bad Zurzach genügt den aktuellen Sicherheitsanforderungen nicht mehr. Die Erhöhung der Betriebssicherheit beinhaltet bauliche und ausrüstungstechnische Massnahmen, ebenfalls werden diverse Bauteile instand gesetzt und das Entwässerungssystem angepasst.

Bauherrschaft

Departement Bau, Verkehr und Umwelt Kanton AG, Abteilung Tiefbau

Unsere Leistungen

Vorprojekt, Bauprojekt, Ausschreibung, Ausführungsprojekt, Bauleitung und Abschluss, Phasen 31-53 gem. SIA LM

Ort

Bad Zurzach, Kanton Aargau

Ausgangslage:

Die Nordumfahrung Bad Zurzach K131 mit ihrem 1290 Meter langen Tunnel wurde 1989 eröffnet und bedarf nun einer umfassenden Sanierung. Die elektromechanische Ausrüstung hat nach rund 35 Jahren das Ende ihrer Lebensdauer erreicht und muss erneuert werden. Obwohl einige Teilanlagen zwischen 2006 und 2009 im Rahmen kleinerer Massnahmen ersetzt wurden, entsprechen die Sicherheitseinrichtungen und Fluchtwege nicht mehr dem aktuellen Standard. Somit steht eine komplette Überprüfung und Erneuerung der BSA-Einrichtung (Betriebs- und Sicherheitsausrüstung) an und es werden zwei zusätzliche Fluchtwege (Notausstiege) erforderlich. Die Sanierung soll den Tunnel auf den heutigen Technik- und Sicherheitsstand bringen.

Auftrag:

Die IG Zurzi Nord unter Federführung von Gähler Partner hat den Auftrag erhalten, die bauliche Instandsetzung sowie die Erneuerung der sicherheitstechnischen Ausrüstung ab Phase Vorprojekt zu planen und bis zur Bauvollendung zu begleiten.

Projekt:

Von Gähler Partner wurden folgende Projektierungsleistungen erbracht:

  • Gesamtleitung der Projektierung
  • Organisation Zustandsuntersuchungen Bau und BSA
  • Ersatz der gesamten Bankette, Schlitzrinnen und Randsteine
  • Neue Beläge im Tunnel und in den Vorzonen
  • Neubau Stapelbecken in den beiden Vorzonen
  • Umbau Ölrückhaltebecken und Neubau Versickerungsbecken
  • Umbauarbeiten in der Betriebszentrale
  • Ersatz der Betriebs- und Sicherheitsausrüstungen im Tunnel und in der Betriebszentrale
